Cip Seramik Alumina untuk Coal Hopper: Mekanisme Bahan, Kelebihan Prestasi dan Prospek Aplikasi Perindustrian
1. Pengenalan
Corong arang batu industri beroperasi di bawah keadaan kerja berganding -penggosok zarah berkelajuan tinggi, kesan bahan pukal berat, lekatan lembap dan kakisan kimia. Corong keluli tradisional menghadapi tiga kecacatan yang ketara: pertama, pelapik aloi cepat haus dalam masa 3–12 bulan akibat lelasan gangue dan impak jatuh-tinggi; kedua, dinding dalaman logam kasar menyerap arang halus lembap untuk membentuk lapisan coking, mencetuskan penjembatan bahan dan penyumbatan corong dengan risiko keselamatan dan kecekapan yang besar; ketiga, sulfida dalam arang batu dan suhu ambien kitaran menyebabkan kakisan logam dan keretakan keletihan haba.
Skim pengoptimuman konvensional termasuk-plat aloi tinggi dan penimbal getah mempunyai had yang jelas pada kos, rintangan haus dan kebolehsuaian beban struktur. Sebagai seramik berfungsi struktur yang dikuasai oleh fasa -Al₂O₃, cip seramik alumina menembusi kesesakan prestasi bahan pelapik tradisional dan mendapat promosi meluas dalam projek pengubahsuaian corong arang batu.
2. Ciri-ciri Bahan dan Prestasi Teras
Cip seramik alumina khusus arang batu{0}}terbahagi terutamanya kepada gred ketulenan 92% dan 95%, dihasilkan melalui-acuan tekanan tinggi dan pensinteran-suhu tinggi dengan bahan tambahan pensinteran surih. Seramik zirkonia toughened (ZTA) disesuaikan untuk senario impak berat-untuk mengimbangi kerapuhan seramik. Struktur mikroskopik hampir-yang padat tidak berliang memberikannya sifat intrinsik yang luar biasa:
Kekerasan ultra-tinggi (Mohs 9) jauh melebihi gangue kuarza dan keluli aloi tahan haus-; rintangan lelasannya adalah 15–30 kali ganda daripada keluli mangan, dengan kehilangan haus linear tahunan di bawah 0.01mm. Ia menampilkan lengai kimia yang stabil terhadap kakisan berasid-yang diperolehi arang batu, pekali geseran permukaan rendah (0.18) untuk anti-lekatan, rintangan kejutan haba yang sangat baik antara -50 darjah dan 1000 darjah, dan separuh ketumpatan pukal rendah besi tuang kromium tinggi, tidak memerlukan pengukuhan semasa struktur pemasangan keluli.
3. Kelebihan Kejuruteraan dan-Aplikasi Di Tapak
Kelebihan terbesar cip seramik alumina ialah-prestasi komprehensif kitaran hayat yang luar biasa. Data medan menunjukkan 95% pelapik seramik gred berkhidmat 5–10 tahun, jauh lebih lama daripada pelapik aloi; reka bentuk modular menyokong penggantian separa dan mengurangkan masa penyelenggaraan lebih 70%. Permukaan bebas pori yang licin-mengurangkan lekatan arang batu basah sebanyak 80%, secara asasnya menyelesaikan penyumbatan corong dan mengurangkan kerja pengorekan manual.
Struktur komposit tiga-}dalam-yang matang (cip seramik + penimbal getah nitril + plat belakang keluli Q235) menyelesaikan kecacatan kerapuhan seramik: lapisan getah menyerap lebih 70% tenaga hentaman, mengimbangi rintangan haus dan rintangan hentaman. Tiga proses pemasangan arus perdana digunakan mengikut keadaan kerja: ikatan epoksi untuk pelompat berimpak -rendah, penetapan bolt untuk senario suhu-tinggi dan pemvulkanan bersepadu kilang untuk keadaan kerja penurunan tinggi-yang teruk.
Maklum balas kejuruteraan praktikal menunjukkan lapisan seramik mengurangkan kos penyelenggaraan tahunan corong arang batu sebanyak 68% dan kekerapan penutupan kegagalan sebanyak 85%, menunjukkan prestasi yang stabil dalam lombong bawah tanah yang lembap dan corong kimia arang batu bersuhu 200 darjah tinggi.
4. Analisis dan Pengoptimuman Kegagalan
Kebanyakan-kegagalan tapak termasuk keretakan seramik, penyahguman dan kejatuhan setempat berpunca daripada pemilihan bahan yang tidak sepadan dan-binaan bukan standard, dan bukannya kecacatan bahan yang wujud. Pengoptimuman yang disasarkan termasuk peneguhan bahan zirkonia/gentian karbon, susun atur cip heksagon berperingkat untuk serakan tegasan, pengurusan pembinaan piawai dan -keadaan{4}}padanan parameter seramik tersuai.
5. Prospek dan Kesimpulan
Pembangunan masa hadapan akan menumpukan pada-seramik alumina komposit keliatan tinggi dan-pemantauan kehausan pintar-IOT{2}}memantau pelapik seramik. Di bawah matlamat dwi-karbon, teknologi ini mengurangkan-penggunaan aloi karbon tinggi dan-operasi manual berisiko tinggi, sesuai dengan aliran pembangunan hijau industri arang batu.
Walaupun terhalang oleh kos pembinaan permulaan yang tinggi, cip seramik alumina mempunyai kos komprehensif-kitaran hayat penuh yang paling rendah antara semua pelapik anti-haus. Ia akan menjadi konfigurasi pelapik standard untuk corong arang batu yang baru dibina dan dibina semula, menyediakan sokongan teknikal kritikal untuk pengendalian arang batu pukal yang cekap dan hijau.
Rujukan
Seramik Termaju Yingchi. -Seramik berimpak tinggi-Getah-Pelapik Komposit Keluli untuk Coal Hopper Retrofit[R]. 2026.
Bahan Baharu Yibeinuo. Bagaimana Pelapik Komposit Getah Seramik Mengurangkan Lelasan Hopper[J]. Pengendalian Bahan Pukal Industri,2026(03):18-23.
Seramik Perindustrian Titan. Laporan Ujian Prestasi Alumina Ketulenan Tinggi{1}}Jubin Seramik yang tahan[R]. 2025.

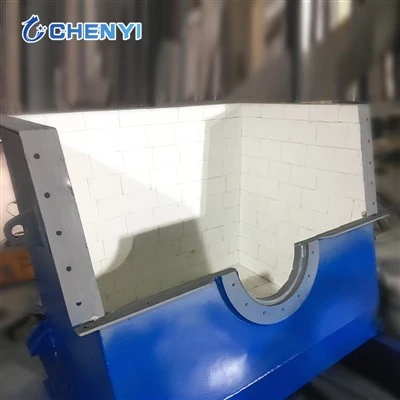

Cip Alumina Seramik Untuk Corong Arang
